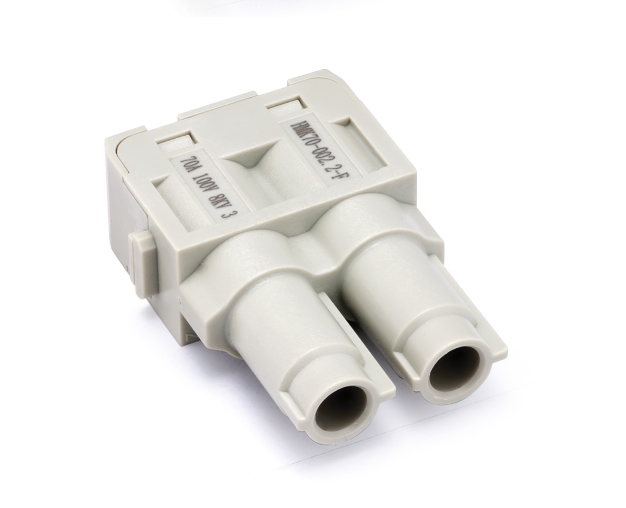

HMK70-002.2-F（14-22mm2）

HMK70-002.2-F（14-22mm2）

モデル： HMK70-002.2-F（14-22mm2）

注文番号： 129 002 021 0202

クリンプの連絡先を個別に注文する必要がありますか？： No

インサートハウジングのシェルに適しています

INQUIRY NOW

クイック検索

「注文番号」、「モデル」、または「キーワード」をすばやく検索する

完全なパラメーターテーブルのPDFバージョンをダウンロードします

製品ビデオ

この製品を収集します

技術データ

シリーズ

HMモジュラー挿入シリーズ
モジュールサイズ

単一モジュール
接続タイプ

軸ボルト接続
男性/女性

男
コネクタ接点の数

2
定格電流

70a
定格電圧

1000V
定格パルス電圧

8kv
汚染のクラス

3
絶縁抵抗

≥10¹ºω
作業温度

-40℃...+125℃
交尾サイクル

≥500
素材を挿入します

ポリカーボネート
色を挿入します

ラル7032（ライトグレー）
UL94によるときの炎遅延定格

V0
接触材料

銅合金
表面処理

銀メッキ
接触抵抗

0.5mΩ
ワイヤーゲージ（mm²）

6-22mm²
ワイヤーゲージ（AWG）

8-4 AWG
締め/テストトルク

16mm²→4nm

22mm²→5nm
ストリッピングの長さ

16mm²→11×¹mm

22mm²→12.5×¹mm
標準

DIN EN 60664

DIN EN 61984

Authentication

ul

ダウンロード

2D図面

3Dモデル

3D_1290020210202_HMK70-002.2-F(14-22mm2)_V1.0.stp
